Meaisínithe 5-Ais a bharrfheabhsú: Daingneáin Dovetail agus Córais Pailéid nialais a Chomhtháthú

Tá athshainiú déanta ag meaisínithe cúig-ais ar a bhfuil indéanta go geoiméadrach ar shocrú amháin. Ach tá an daingneán a bhfuil do phíosa oibre ina sheilbh aige chomh tábhachtach céanna le cineamaitic an mheaisín. Gan an straitéis cheart maidir le sealúchas oibre, déanfaidh fiú lárionad cúig-ais úrscothach páirteanna neamh-chomhsheasmhacha, beidh gá le hathchucking costasach, agus ídeoidh sé am fearsaide ar ghearrthacha aeir seachas baint miotail. Scrúdaíonn an t-alt seo dhá theicneolaíocht chomhlántacha - daingneáin dovetail agus córais pailléid pointe nialais - agus mínítear conas a scaoilfidh comhtháthú iad an acmhainneacht iomlán de tháirgeadh cúig-ais.

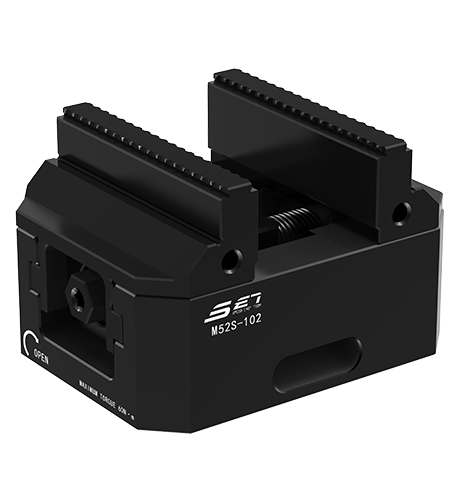

Advanced 5-axis dovetail clamping system

Cén Fáth a Theipeann ar Víosaí Gnáthaimh i dTimpeallacht Cúig-Ais

Dearadh viseáin fhód caighdeánach le haghaidh muilleoireachta trí-ais áit a bhfuil cur chuige fearsaidí den chuid is mó aiseach nó cliathánach. In obair chúig ais, nuair a chlaonann tábla go 45 céim nó nuair a luascann trunnion an chuid faoin bhfearsaid, cuireann gnáthchomhlachtaí vise isteach ar chlúdach an chosáin uirlisí. Ní mór do mheaisínithe ansin uirlisiú sínte a úsáid - agus iolraíonn gach milliméadar breise den róchrochta sraonadh, creathadh agus earráid dromchla. Aithníonn staidéir ar éifeachtacht cille cúig-ais go comhsheasmhach cur isteach sealbhóirí uirlisí ar dhaingneáin mar cheann de na trí phríomhchúis le cláir scriosta agus athshocruithe.

Is gnách go laghdaítear airde vise chun imréiteach a fháil, ciallaíonn sé go hiondúil go mbíonn teagmháil níos éadomhaine ann, fórsa clampála níos ísle, agus ardaitheoir an phíosa oibre le linn laghduithe troma aiseacha. Imíonn an comhbhabhtáil seo nuair a aistríonn tú chuig a córais clampála fealsúnacht tógtha timpeall ar chéimseata na coda seachas ar chéimseata an fhód cineálach.

Léargas Eochair

Ní comhréiteach é sealúchas foirm-oiriúnach le próifíl íseal — is réiteach geoiméadrach é. Tríd an gcomhéadan clampála a neadú taobh istigh den stoc páirt, gheobhaidh tú imréiteach iomlán cúig-ais ar ais gan fórsa greim a íobairt.

Daingneáin Dovetail: Céimseata mar Fhórsa Clampála

A daingneán dovetail oibreacha trí groove trapezoidal a ghearradh go díreach isteach sa stoc amh sula dtéann sé isteach sa mheaisín. Glais bhána ullmhaithe sin isteach ar cholbha fireann ar chorp an daingneáin. Tá dhá chomhpháirt ag fórsa clampála: fórsa suíocháin anuas ag tarraingt na coda ar an datum, agus srianadh cliathánach ó na ballaí dronuilleacha a sheasann le tarraingt amach faoi ualaí gearrtha.

Fórsa Gearrtha Stoc Amh / Píosa Oibre Dovetail baineann (meilte isteach sa stoc) Comhlacht Daingneáin Imshrianadh cliathánach Imshrianadh cliathánach

An Uillinn Dovetail: Friotaíocht Tarraingthe Amach agus Scaoileadh a Chothromú

Soláthraíonn uillinneacha níos éadomhain - go hiondúil 45 go 55 céim ón ingearach - friotaíocht níos airde tarraingt amach. Éascaíonn uillinneacha níos géire scaoileadh páirteanna agus ceadaíonn siad timthriallta luchtaithe níos tapúla. Socraíonn an chuid is mó de na daingneáin dovetail táirgthe idir 45 agus 60 céim bunaithe ar pháirtmheáchan, ábhar agus straitéis gearrtha.

Ullmhú Ábhar Amh

Milltear an groove dovetail in aghaidh amháin den bhille amh sula dtosaíonn an clár páirteach - de ghnáth ar mhuileann simplí trí-ais, ag coinneáil an meaisín costasach cúig-ais saor ó ghearradh breisluacha. De ghnáth bíonn doimhneacht groove idir 3 agus 8 mm ag brath ar chruas an ábhair agus mais na coda.

45°–60°
Áiríodh raon uillinne dovetail tipiciúil
3-8 mm
Doimhneacht groove caighdeánach don chuid is mó ábhar
<0.01 mm
Suímh athdhéanta le suíocháin chruinne

Clampáil Íseal-Phróifíl: Imréiteach Cúig-Ais a Uasmhéadú

Próifíl íseal córas clampála coinníonn an dearadh na crua-earraí gabhála oibre go léir faoi phlána deighilte na coda críochnaithe — an teorainn shamhailteach ar a n-oibríonn cosáin uirlisí gan cur isteach. Nuair a shuíonn gach eilimint faoin eitleán seo, tá an leathsféar iomlán de ghluaisne uilleach cúig ais ar fáil don ríomhchláraitheoir.

Comparáid a dhéanamh ar Airde Próifíl Sealúchais Oibre

Cineál Sealbhaíochta Airde Os cionn Tábla (mm) Imréiteach uilleach Oiriúnach do 5-Ais
Vise jaw caighdeánach 120–180 Thíos 30° tilt Níl
Gialla céim / vise jaw bog 80–130 Suas go dtí 40 ° tilt Páirteach
Daingneán dovetail (caighdeánach) 40–70 Suas go dtí 55 ° tilt Tá
Pailéad pointe náid Dovetail 30–60 Suas go dtí 90° agus níos faide anonn Tá (optimized)

Toisc go bhfuil an comhéadan grip cuasaithe isteach sa stoc, níl aon strapaí seachtracha nó síntí jaw ag brú os cionn an datum. Ritheann airde coirp daingneáin dovetail tipiciúla ó 40 go 70 mm - thart ar leath airde na socruithe vise traidisiúnta coibhéiseacha.

Clampáil Form-Fit i Meaisínithe Ard-Beachtais

Déanann clampáil foirm-oiriúnach cur síos ar shealbhú oibre a chloíonn go dlúth le cruth na coda féin. Péire comhchuingeach is ea próifílí fireanna agus baineanna an dovetail; dáileann an t-achar teagmhála ar an dá aghaidh dronuilleach ualach go cothrom — i gcodarsnacht le clampáil pointe nó líne teagmhála, áit ar féidir le strus ard áitiúil gnéithe ballaí tanaí a dhífhoirmiú.

  • Fiú dáileadh strus cosc micrea-sraonadh a éillíonn bailchríoch dromchla agus cruinneas tríthoiseach.
  • Iompar féin-aimsithe tarraingíonn sé an chuid isteach sa suíomh datum céanna gach timthriall, ag fáil réidh le scrúdú breise ar na bearnaí athchucked.
  • Fórsa clampála athdhéanta trí scriúnna arna rialú ag an gcarmhóimint nó trí dhingeacha hiodrálacha cumasaítear réamh-ualach sainithe, atá in-atáirgthe gach timthriall.
  • Páirtmharcáil íosta i gcomparáid le gialla serrated nó teanntáin ladhar in aice le dromchlaí críochnaithe.

Comhoiriúnacht Ábhar

Oibríonn clampáil dovetail trasna beagnach gach ábhar innealtóireachta. Tá cóimhiotail alúmanaim is coitianta mar gheall ar éascaíocht muilleoireachta groove. Éilíonn superalloys tíotáiniam agus nicil aird ar chríochnú dromchla groove chun tiúchan strus a sheachaint. D'fhéadfadh go mbeadh gá le cruach os cionn 40 HRC an groove meilte roimh chóireáil teasa. Úsáideann plaistigh agus cumaisc an geoiméadracht chéanna le chasmhóimint clampála laghdaithe.

Comhtháthú Zero-Point: Ag Tógáil Córas Pailéid Athraithe Mear

Úsáideann córas pointe náid modúil glacadóra beachtais ar an tábla meaisín. Iompraíonn gach pailléid studs tarraingthe meaitseála; glasann gníomhú aeroibrithe nó hiodrálach iad le 15,000 go 35,000 N in aghaidh an mhodúil, ag lonnú an phailléid laistigh de 0.002 go 0.005 mm arís agus arís eile.

Stoc Amh Dovetail groove meilte as líne Luchtaigh go Pailéad Daingneoir ina suí ar phláta pailléid Suiteáil chuig ZP Glais glacadóir pailléid <0.005 mm athrá Meaisínithe 5-Ais Rochtain uilleach iomlán, níl aon ghá le datum Céim 1 Céim 2 Céim 3 Céim 4 Sracfhéachaint ar Fheidhmíocht an Chórais Zero-Point Am socraithe 60–90 soicind Déan cruinneas arís <0.005 mm Fórsa clampála / modúl 15,000–35,000 N

Ilphléacsú Pailéid

Tá lorg leordhóthanach ag formhór na dtáblaí trunnion cúig-ais le haghaidh modúl idir dhá agus ceithre phointe nialasacha. Má chuirtear il-daingneáin cholbha ar phailléid amháin - leaca uaighe nó le daingneáin ilghnéitheacha - iolraítear páirteanna gearrtha in aghaidh an timthrialla. I gcill lúibíní aeraspáis doiciméadaithe amháin, laghdaigh aistriú ó eagair aonpháirteacha go eagair cholbha ceithre pháirt ar phailléid amháin costas in aghaidh na coda 34 faoin gcéad laistigh de na huaireanta fearsaidí céanna.

Paraiméadair Dearaidh Daingneáin agus Sonraíochtaí Eochair

Paraiméadar Luach / Raon Tipiciúil Éifeacht an Diall
Uillinn dovetail 45°–60° Éadomhain = níos mó fórsa tarraingt amach; níos géire = scaoileadh níos tapúla
Doimhneacht groove 3-8 mm Ró-éadomhain = suíocháin neamhleor; ró-dhomhain = caillteanas neart chuid
Leithead na talún ag an fhréamh groove 1-3 mm Rialaíonn tiúchan strus ag an fhréamh groove
Airde comhlacht an daingneáin 40-70 mm Cinneann go díreach imréiteach uilleach atá ar fáil
bailchríoch dromchla dovetail Ra 0.8–1.6 um Méadaíonn níos garbh cuimilte ach freisin déine an notch

I gcás codanna os cionn 0.5 kg, ceadaigh doimhneacht groove 4 mm ar a laghad i gcónaí. Sonraigh ga cúinne de 0.3 go 0.5 mm ag an fhréamh groove chun tús tuirse a chosc in iarratais ard-timthriallta.

Pleanáil Próisis: Cúig Chéim go Comhtháthú Iomlán

  1. Ullmhúchán amhábhar: Chonaic nó cas bearnaí chuig clúdach stoic lena n-áirítear lamháltas groove agus stoc críochnaithe. Meaisíní stáisiún prep tiomnaithe an groove dovetail as líne, deimhnithe ag CMM nó tomhsaire tiomnaithe.
  2. Réamhthionól daingneáin agus pailléid: Lódáil gach dovetail bán isteach ina daingneán lasmuigh den mheaisín (20 go 45 soicind an bán). Suí an daingneán ar an bpailéad pointe náid agus glas an graí tarraingt. Cuir an pailléad luchtaithe i scuaine in aice leis an meaisín.
  3. Babhtáil phailléid agus deimhniú datum: Díluchtaigh an phailléid roimhe seo; scaoil an ceann nua isteach sa ghlacadóir. Deimhníonn timthriall taiscéalaithe tadhaill gearr dhá phointe (faoi 30 soicind) go bhfuil an chuid ina suí i gceart — ní athbhunaítear an córas comhordanáidí ón tús.
  4. Meaisínithe agus tomhsaire inphróisis: Ritheann an clár cúig-ais leis an datum faoi ghlas. Déanann timthriallta taiscéalaithe ar bord ag gnéithe ríthábhachtacha fritháireamh ceartúcháin ar ais go dtí an clár, ag cothabháil Cpk gan an chill a stopadh.
  5. Baint iarphróisis agus datum: Déantar crios an ghreamáin dhubh a mheilt go dtí an toise deiridh, baintear fianaise ar an ngreim, nó caomhnaítear é mar ghné thagartha shainithe nuair a éilíonn an líníocht é.

Cás Eacnamaíoch: Torthaí Intomhaiste ar Infheistíocht Sealbhaíochta Oibre

Aisghabhtar an t-eisíocaíocht chaipitiúil d’uirlisiú dovetail, crua-earraí daingneáin, agus glacadóirí pointe nialais trí laghduithe ar am fearsaid neamhtháirgiúil. I measc na bhfeabhsuithe tipiciúla i gcill iompaithe cúig ais tá:

  • Am socraithe: 18 go 35 nóiméad ar an meán a bhíonn i gceist le gnáthshuíomh vise cúig ais lena n-áirítear iniúchadh. Laghdaíonn babhtáil pailléid nialais le daingneán dovetail é seo go 2 go 5 nóiméad in aghaidh an athraithe teaghlaigh.
  • Laghdú scrap: Earráidí athshuí 0.02 go 0.08 mm ó athchucking is cúis le fuíoll intomhaiste ar an dara oibríochtaí. Laghdaíonn Dovetail móide pointe nialasach an earráid athshuite go dtí faoi bhun 0.005 mm, rud a chuireann deireadh leis an bhfoinse seo den chuid is mó.
  • Saol uirlise: Cumasaíonn sealúchas docht, saor ó chreathadh paraiméadair níos ionsaithí gan chatter. Tuairiscíonn siopaí go seasta méaduithe 15 go 25 faoin gcéad ar shaol na n-uirlisí inúsáidte nuair a aistrítear go daingneán dovetail ar obair alúmanaim cúig-ais.
  • Éifeachtúlacht saothair: Ligeann scuainí pailléid réamhchéime d'oibreoir amháin dhá nó trí mheaisín cúig-ais a bhainistiú ag an am céanna, ag scaipeadh costas saothair thar mhéid aschuir níos mó.
Nóta Innealtóireachta

Fíoraigh friotaíocht tarraingt amach daingneáin i gcónaí ag baint úsáide as comhéifeachtaí frithchuimilte a bhaineann go sonrach le hábhar agus le céimseata groove tomhaiste. Ag brath ar shonraíochtaí ainmniúla gan doimhneacht groove iarbhír agus bailchríoch dromchla a dhearbhú, tá sé ina bhunchúis dhoiciméadaithe d'eachtraí scaoilte daingneáin i dtimpeallachtaí táirgthe.

Ceisteanna Coitianta

C1: Cad é an difríocht idir daingneán dovetail agus dovetail vise?

Is aonad féinchuimsitheach é vise dovetail ina bhfuil an glacadóir colmáin fireann agus ding nó gialla inchoigeartaithe i gcomhthionól amháin, ag tairiscint solúbthachta thar mhéideanna stoic éagsúla. Is pláta saindeartha é daingneán dovetail a dhéantar a innealtóireacht do pháirt-theaghlach ar leith, ag soláthar rigidity níos airde agus próifíl níos ísle le haghaidh ritheann táirgeachta tiomnaithe.

C2: An féidir daingneáin dovetail a úsáid ar mheaisíní trí-ais?

Tá. Tugann go leor siopaí sealúchas comhcheangailte isteach ar ionaid trí-ais sula n-uasghrádaítear iad go cúig ais. Baineann an dolúbthacht, an in-atrialltacht agus na sochair laghdaithe ama socraithe go cothrom, agus nuair a dhéantar meaisíní a thiontú go cúig ais níos déanaí, iompraíonn na daingneáin agus na pailléid chéanna anonn gan mionathrú.

C3: Cén chaoi a n-oireann ullmhú amhábhar isteach i gcill táirgthe thrua?

Déantar ullmhú groove Dovetail ag stáisiún prep as líne a ritheann go comhthreomhar leis an bpríomhchill meaisínithe. Díchúplálann sé seo am timthriall muilleoireachta groove ón fhearsaid cúig-ais. I gcealla ard-toirte, ritheann an stáisiún prep aon athrú amháin chun tosaigh, ag cothabháil maolán de bhánna réamh-grooved réidh le luchtú pailléid.

C4: Cén atrialltacht is féidir liom a bheith ag súil go réalaíoch ó chóras pointe nialais?

Sonraíonn monaróirí 0.002 go 0.005 mm faoi choinníollacha rialaithe. I dtáirgeadh le gnáthathrú teochta agus cothabháil rialta, is ionchas réalaíoch é 0.005 go 0.008 mm - i bhfad níos fearr ná an 0.02 go 0.05 mm ó ghnáthshocruithe vise. Maidir le hobair a éilíonn níos fearr ná 0.003 mm, deimhníonn timthriall taiscéalaithe gairid in-inneall an suíomh deiridh tar éis suíocháin phailléid.

C5: An bhfuil clampáil foirm-oiriúnach oiriúnach do chodanna ballaí tanaí nó íogair?

Dáileann clampáil dovetail ualach thar achar níos mó ná clampáil pointe, rud a fhágann go n-oireann sé níos fearr do chodanna ballaí tanaí ná viseanna jaw. Ní mór an groove a chur nuair is féidir le tiús bhalla an réamhualach a ionsú gan saobhadh. I gcás sliogáin aeraspáis an-tanaí, is minic a chomhcheanglaítear mandrels inmheánacha forlíontacha nó aghaidheanna chuck bhfolús leis an gcomhéadan dovetail chun cosc ​​a chur ar ais earrach tar éis strus ábhartha a mhaolú le linn meaisínithe.

C6: Conas ba chóir córais clampála a choinneáil i dtáirgeadh ard-timthriall?

Tá gá le hiniúchadh rialta a dhéanamh ar aghaidheanna suíocháin le haghaidh sceallóga, burrs, agus caitheamh aimsire ó ghlacadóirí pointe náid agus daingneáin cholbha. Glan agus lubricate an tolladh glacadóir ag gach athrú pailléid. Déan iniúchadh ar an gcéimseata colscartha fireann gach 200 go 500 timthriall le haghaidh caitheamh aghaidhe - is é scaipthe suímh mhéadaithe an chéad táscaire sula n-éireoidh scaoileadh tubaisteach. Bunaigh sceideal calabraithe ina bhfuil gach daingneán ina suí agus ina ndéantar a dhatam a thomhas i gcoinne máistirphailéad tagartha chun díghrádú céimneach a ghabháil go luath.
